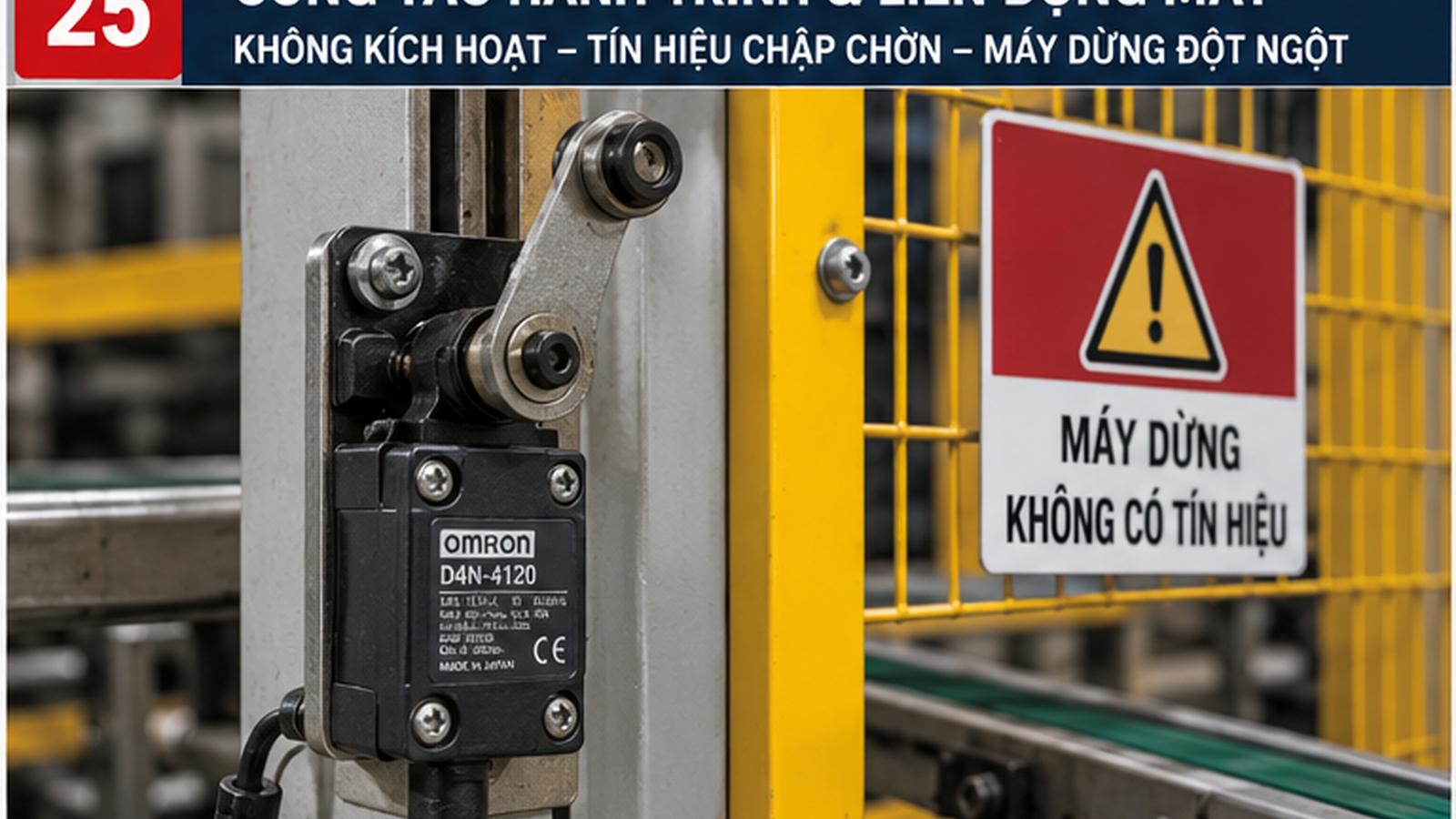

Công Tắc Hành Trình Lệch Hoặc Kẹt Làm Máy Không Chạy: 8 Bước Truy Liên Động
Công tắc hành trình là lỗi SME dễ xử lý theo thói quen nhưng rất cần đo đúng điểm trước khi thay linh kiện.
Công tắc hành trình có thể làm xưởng mất sản lượng, tốn vật tư và tăng downtime nếu chỉ sửa phần nhìn thấy trước mắt.
Máy không cho chạy hoặc dừng giữa chu kỳ vì limit switch/sensor vị trí lệch nhưng kỹ thuật dễ nghi PLC hoặc motor trước.
Tóm tắt nhanh
Với công tắc hành trình, hãy ghi hiện tượng, điều kiện tải, ảnh tủ/máy và phép đo chính. Làm đúng thứ tự giúp tránh thay nhầm và biết khi nào cần gọi hỗ trợ.
Có thể đối chiếu thêm với sensor và tín hiệu tủ điện và PLC reset để tách lỗi điện, cơ khí, điều khiển và bảo trì trước khi quyết định thay thiết bị.
Dành cho ai?
Phù hợp cho máy ép, máy bế/cắt, đóng gói, jig tự động và máy có nhiều hành trình liên động.
Dành cho chủ xưởng, quản đốc và kỹ thuật tổng hợp cần xử lý công tắc hành trình nhưng vẫn giữ dữ liệu để truy nguyên.
Dấu hiệu công tắc hành trình cần ghi lại
Ghi các dấu hiệu này trước khi reset hoặc thay thử để khoanh vùng công tắc hành trình chính xác hơn.
Ghi màn hình lỗi, bước sequence và điều kiện máy không cho chạy.
Xem trạng thái I/O PLC của từng công tắc hành trình và sensor vị trí.
Kiểm cơ cấu tác động, gá switch, dây, đầu nối và nguồn sensor.
Chạy test từng điều kiện liên động với tốc độ/chế độ an toàn.
Checklist công tắc hành trình tại hiện trường
Đi theo checklist này giúp xử lý công tắc hành trình bằng dữ liệu thay vì phỏng đoán.
- Không câu tắt switch vội: công tắc hành trình nằm trong chuỗi an toàn/liên động.
- Kiểm I/O thật: đèn sensor sáng không luôn nghĩa PLC nhận tín hiệu.
- Kiểm gá cơ khí: lệch vài mm có thể làm máy không xác nhận vị trí.
- Kiểm dây và jack: rung máy làm tín hiệu chập chờn.
- Kiểm nguồn sensor: sụt 24VDC làm tín hiệu mất ngẫu nhiên.
- So sequence: biết bước nào thiếu điều kiện trước khi nghi PLC.
- Test manual an toàn: giới hạn hành trình và tốc độ khi thử.
- Cập nhật I/O list: lưu điều kiện chạy sau khi sửa.
Bảng khoanh vùng nguyên nhân công tắc hành trình
Bảng này giúp chọn hướng kiểm tra công tắc hành trình trong một ca bảo trì.
| Triệu chứng | Nhóm nguyên nhân | Cách kiểm tra | Khi nên gọi hỗ trợ |
|---|---|---|---|
| Máy không cho start | Thiếu điều kiện interlock | Xem I/O PLC và màn hình alarm | Không rõ điều kiện nào thiếu |
| Dừng giữa chu kỳ | Switch lệch, kẹt hoặc sensor chập chờn | Kiểm vị trí tác động và dây | Có nguy cơ va chạm |
| Đèn sensor sáng PLC không nhận | Dây, COM, nguồn hoặc module I/O | Đo tại terminal PLC | Cần truy dây trong tủ |
| Bypass chạy được | Switch/sensor hoặc cơ khí sai | Không giữ bypass, sửa nguyên nhân | Liên quan an toàn máy |
Sai lầm dễ gặp khi xử lý công tắc hành trình
Công tắc hành trình có thể giảm tạm sau khi chỉnh tay, nhưng lỗi sẽ quay lại nếu bỏ qua nguyên nhân gốc.
Đừng bypass liên động để chạy sản xuất lâu dài
Bypass công tắc hành trình có thể giúp máy chạy tạm nhưng làm mất bảo vệ trình tự và tăng nguy cơ va chạm cơ khí.
Không thử hành trình khi người còn trong vùng kẹp/cắt
Liên động sai có thể làm cơ cấu chạy bất ngờ. Test phải có người giám sát và chế độ an toàn.
Công tắc hành trình: khi nào nên gọi hỗ trợ?
Nếu công tắc hành trình báo sai vị trí hoặc làm máy không start, cần trace I/O PLC và cơ cấu tác động. Công tắc hành trình không nên bị bypass khi chưa đánh giá liên động an toàn.
Câu hỏi thường gặp
Công tắc hành trình hỏng có làm máy không chạy không?
Có. Nếu PLC không nhận đủ điều kiện vị trí, máy có thể không start hoặc dừng giữa chu kỳ.
Đèn sensor sáng nhưng máy vẫn lỗi vì sao?
Có thể PLC không nhận tín hiệu do dây, COM, module I/O hoặc logic điều kiện khác chưa đủ.
Có nên câu tắt switch để chạy tạm không?
Không nên nếu chưa đánh giá an toàn và nguyên nhân. Bypass dễ gây va chạm hoặc mất bảo vệ liên động.
