Van điện từ nóng: 7 kiểm tra trước khi cháy coil và dừng máy
Van điện từ nóng thường bị bỏ qua vì máy vẫn chạy, đến khi coil cháy hoặc xi lanh không còn tác động ổn định.
Van điện từ nóng không luôn do coil kém chất lượng. Điện áp, duty cycle, lõi van kẹt, bụi dầu và tủ quá nóng đều cần kiểm tra.
Bài này giúp đội bảo trì kiểm tra van điện từ nóng trước khi thay coil hoặc tăng áp khí.
Tóm tắt nhanh
Khi van điện từ nóng, hãy đo điện áp coil, ghi thời gian coil được cấp điện, kiểm tra lõi van và nhiệt tủ trước khi thay coil.
Nếu van làm xi lanh không chạy, xem thêm xi lanh khí nén. Nếu output điều khiển không ổn, đối chiếu với PLC input và I/O liên quan.
Dành cho ai?
Bài này dành cho đội bảo trì máy khí nén, máy đóng gói, máy lắp ráp và dây chuyền dùng nhiều van điện từ.
Nó cũng hữu ích khi coil van phải thay lặp lại nhưng chưa rõ nguyên nhân nhiệt hoặc điện.
Dấu hiệu van điện từ nóng cần ghi lại
Nhiệt độ van cần đi cùng thời gian cấp điện và tình trạng khí nén để có ý nghĩa chẩn đoán.
Ghi van nóng sau bao lâu chạy và ở bước máy nào.

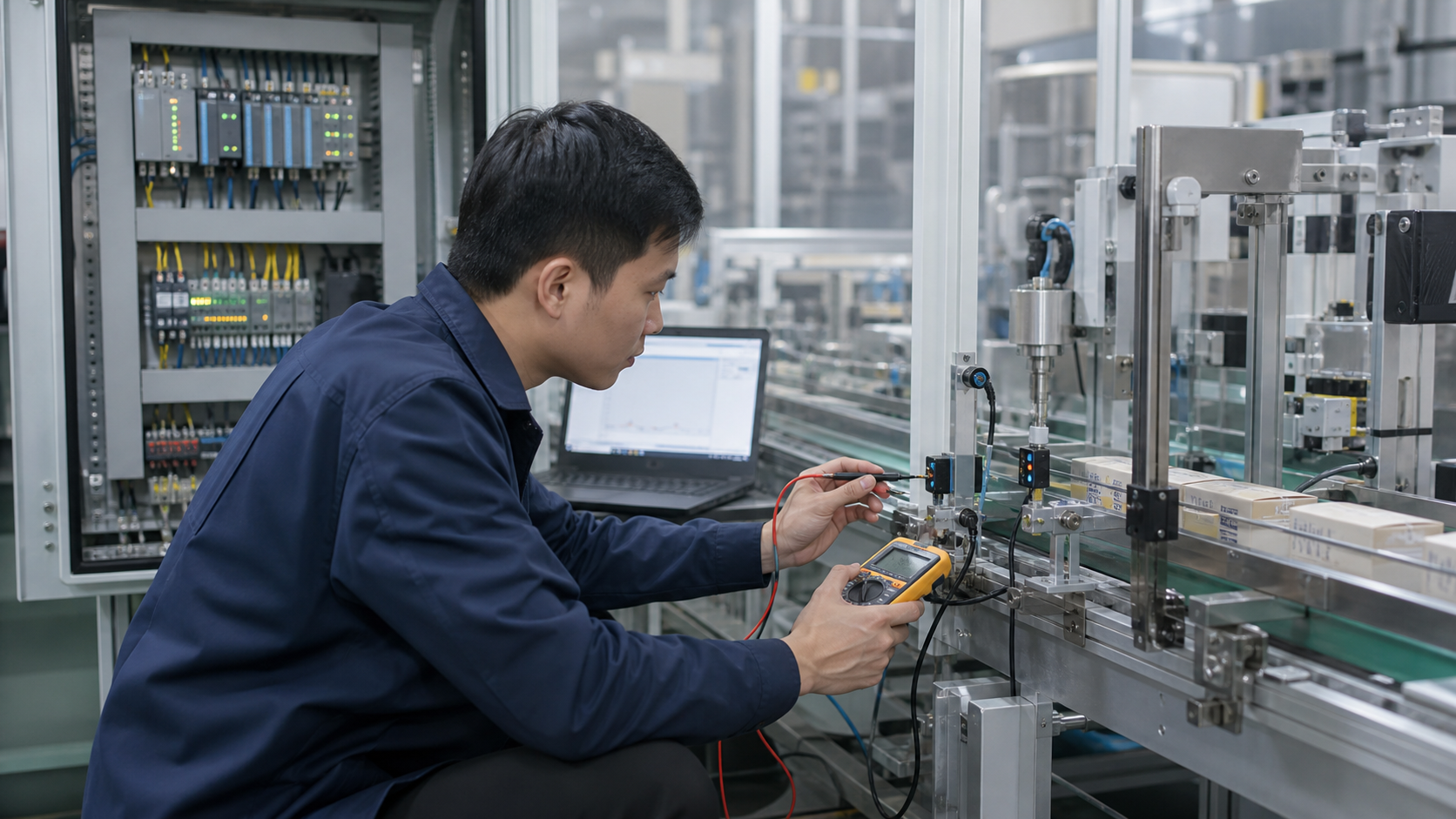

Đo điện áp tại coil khi PLC đang ra lệnh thật.
Kiểm tra van nóng một vị trí hay cả cụm manifold đều nóng.
Quan sát dầu nước, bụi và tiếng xả khí bất thường tại van.
Checklist van điện từ nóng tại hiện trường
Thứ tự này giúp tránh thay coil nhiều lần mà lỗi vẫn quay lại.
- Đo điện áp coil: coil 24VDC dùng sai điện áp sẽ nóng nhanh.
- Kiểm tra duty cycle: coil giữ liên tục cần đúng loại continuous duty.
- Kiểm tra lõi van: bụi, dầu hoặc kẹt cơ làm coil tải nặng.
- Kiểm tra áp khí: áp quá cao hoặc bẩn làm van hoạt động nặng.
- Kiểm tra tủ nóng: nhiệt môi trường làm coil khó tản nhiệt.
- Kiểm tra diode/đèn: module phụ kiện sai có thể gây lỗi điện.
- So van cùng cụm: chỉ một van nóng khác với cả manifold nóng.
Bảng khoanh vùng van điện từ nóng
Bảng này giúp quyết định nên kiểm tra nguồn, coil, lõi van hay khí nén.
| Triệu chứng | Nhóm nguyên nhân | Cách kiểm tra | Khi nên gọi hỗ trợ |
|---|---|---|---|
| Một coil nóng nhanh | Sai điện áp, coil lỗi hoặc lõi kẹt | Đo điện áp, tháo kiểm lõi van | Coil cháy lặp lại |
| Cả cụm nóng | Tủ nóng, duty cao hoặc khí nén bẩn | Đo nhiệt tủ, kiểm lọc khí và chu kỳ | Máy chạy liên tục nhiều ca |
| Van nóng nhưng không tác động | Lõi kẹt, áp sai hoặc coil yếu | Bấm manual, đo áp và kiểm xả khí | Xi lanh critical không chạy |
| Nóng sau khi sửa điện | Đấu sai điện áp hoặc phụ kiện coil | So mã coil, wiring và diode | Vừa thay coil khác model |
Sai lầm khi xử lý van điện từ nóng
Coil van rẻ hơn downtime, nhưng thay thử nhiều lần làm mất dữ liệu nguyên nhân.
Đừng chỉ thay coil cùng loại rồi bỏ qua điện áp
Nếu nguồn, duty cycle hoặc lõi van sai, coil mới vẫn nóng và cháy sau một thời gian.
Không tăng áp khí để ép van chạy
Tăng áp có thể làm cơ cấu chạy tạm nhưng tăng tải cho van, xi lanh và phớt khí.
Câu hỏi thường gặp
Van điện từ nóng có bình thường không?
Coil có thể ấm khi giữ lâu, nhưng nóng bất thường cần kiểm tra điện áp, duty và lõi van.
Có nên thay coil trước không?
Chỉ nên thay sau khi đo đúng điện áp, kiểm tra kẹt van và xác nhận coil đúng loại.
Cần gửi gì để hỗ trợ?
Gửi ảnh coil, điện áp đo được, video van tác động, áp khí và mã van/manifold.
