Safety relay không reset: 7 bước kiểm tra an toàn
Safety relay không reset là lỗi cần xử lý có kiểm soát. Bypass để chạy nhanh có thể tạo rủi ro lớn hơn thời gian dừng máy.
Safety relay không reset thường xảy ra sau E-stop, mở cửa bảo vệ hoặc mất nguồn chập chờn. Operator thấy mọi thứ đã đóng nhưng máy vẫn không cho start.
Cần kiểm tra hai kênh an toàn, nút reset, contactor feedback và nguồn cấp thay vì nối tắt để chạy lại bằng mọi giá.
Tóm tắt nhanh
Safety relay không reset không nên xử lý bằng bypass. Hãy ghi trạng thái hai kênh, nút reset, feedback contactor, nguồn 24VDC và lịch sử E-stop trước đó.
Nếu máy dừng sau sự kiện an toàn, dùng thêm checklist dừng đột ngột. Nếu nghi relay mất nguồn thoáng qua, xem nguồn 24VDC yếu.
Dành cho ai?
Bài này dành cho đội bảo trì đang gặp safety relay không reset sau E-stop, mở cửa bảo vệ hoặc mất nguồn thoáng qua.
Quản lý nhà máy có thể dùng nội dung này để nhấn mạnh xử lý đúng nguyên nhân thay vì bypass mạch an toàn.
Dấu hiệu safety relay không reset cần ghi lại
Dữ liệu trạng thái input giúp biết lỗi nằm ở thiết bị an toàn, feedback contactor hay logic reset.

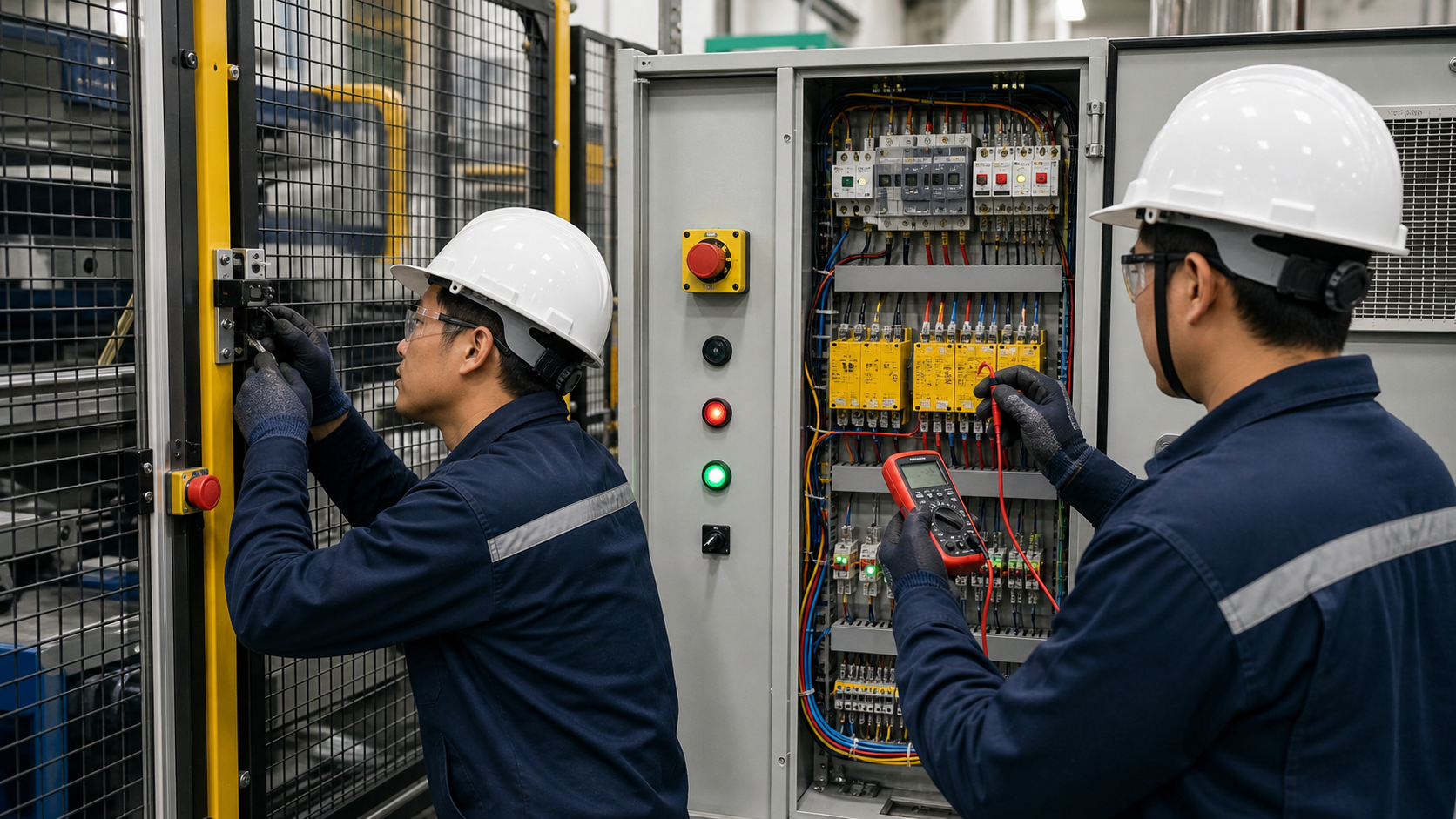

Chụp đèn báo trên safety relay trước khi power-cycle tủ.
Ghi trạng thái E-stop, cửa bảo vệ, light curtain và reset button.
Kiểm tra hai kênh an toàn có về cùng trạng thái hay lệch nhau.
Ghi contactor feedback hoặc EDM có đóng mở đúng trình tự không.
Checklist safety relay không reset tại hiện trường
Thực hiện theo thứ tự để giữ an toàn và tránh che mất nguyên nhân bằng power-cycle.
- Không bypass: chỉ đo và kiểm tra khi máy ở trạng thái an toàn.
- Kiểm tra E-stop: nút có nhả hết hành trình và hai kênh đồng nhất không.
- Kiểm tra cửa bảo vệ: công tắc lệch cơ khí có thể làm một kênh không về.
- Kiểm tra reset: nút reset phải đúng loại, đúng cạnh và không bị dính.
- Kiểm tra EDM: contactor phụ hồi tiếp phải đổi trạng thái đúng lúc.
- Đo nguồn 24VDC: sụt áp làm safety relay lỗi nội bộ hoặc không giữ trạng thái.
- Ghi thay đổi gần nhất: thêm cửa, đổi contactor hoặc sửa E-stop đều cần kiểm tra lại.
Bảng khoanh vùng lỗi safety relay
Bảng này giúp quyết định lỗi nằm ở thiết bị an toàn, mạch reset, contactor feedback hay nguồn.
| Triệu chứng | Nhóm nguyên nhân | Cách kiểm tra | Khi nên gọi hỗ trợ |
|---|---|---|---|
| Một kênh không OK | E-stop, cửa, dây hoặc công tắc lệch | Đo từng kênh và kiểm tra cơ khí | Không xác định được vị trí hở mạch |
| Reset không nhận | Nút reset sai kiểu hoặc logic sai cạnh | Đo tín hiệu reset và so sơ đồ | Máy vừa cải tạo hoặc đổi relay |
| EDM không OK | Contactor dính, tiếp điểm phụ sai hoặc dây hồi tiếp lỗi | Kiểm tra tiếp điểm phụ và trình tự đóng | Có rủi ro contactor hàn dính |
| Lỗi sau mất nguồn | Nguồn 24VDC, relay yếu hoặc đấu sai | Đo sụt áp, ripple và tải coil | Lặp lại ngẫu nhiên, khó tái hiện |
Sai lầm cần tránh với safety relay
Áp lực sản xuất dễ khiến đội bảo trì chọn cách chạy lại nhanh, nhưng mạch an toàn cần xử lý theo nguyên tắc.
Đừng power-cycle liên tục trước khi ghi trạng thái
Power-cycle có thể làm safety relay reset tạm thời. Khi lỗi quay lại, bạn mất dấu trạng thái input gốc.
Không nối tắt kênh an toàn để giao ca
Bypass E-stop hoặc interlock có thể tạo tai nạn nghiêm trọng. Nếu cần chạy tạm, phải có đánh giá rủi ro và người có thẩm quyền.
Câu hỏi thường gặp
Safety relay không reset có phải relay hỏng không?
Không chắc. Thường cần kiểm tra E-stop, cửa, reset, EDM và nguồn trước khi thay relay.
Có thể nối tắt để chạy tạm không?
Không nên. Mạch an toàn bị bypass có thể làm mất bảo vệ người vận hành và tăng trách nhiệm pháp lý.
Cần gửi gì để được hỗ trợ?
Gửi ảnh safety relay, sơ đồ mạch an toàn, video trạng thái đèn và thông tin lần sửa gần nhất.
