Encoder mất xung: 8 kiểm tra khi máy lệch vị trí hoặc báo lỗi trục
Encoder mất xung thường làm máy lệch từng chút một, đến khi sản phẩm lỗi hoặc trục báo alarm mới được phát hiện.
Encoder mất xung không chỉ đến từ encoder hỏng. Cáp feedback, nguồn, shield, coupling và nhiễu đều có thể tạo lỗi giống nhau.

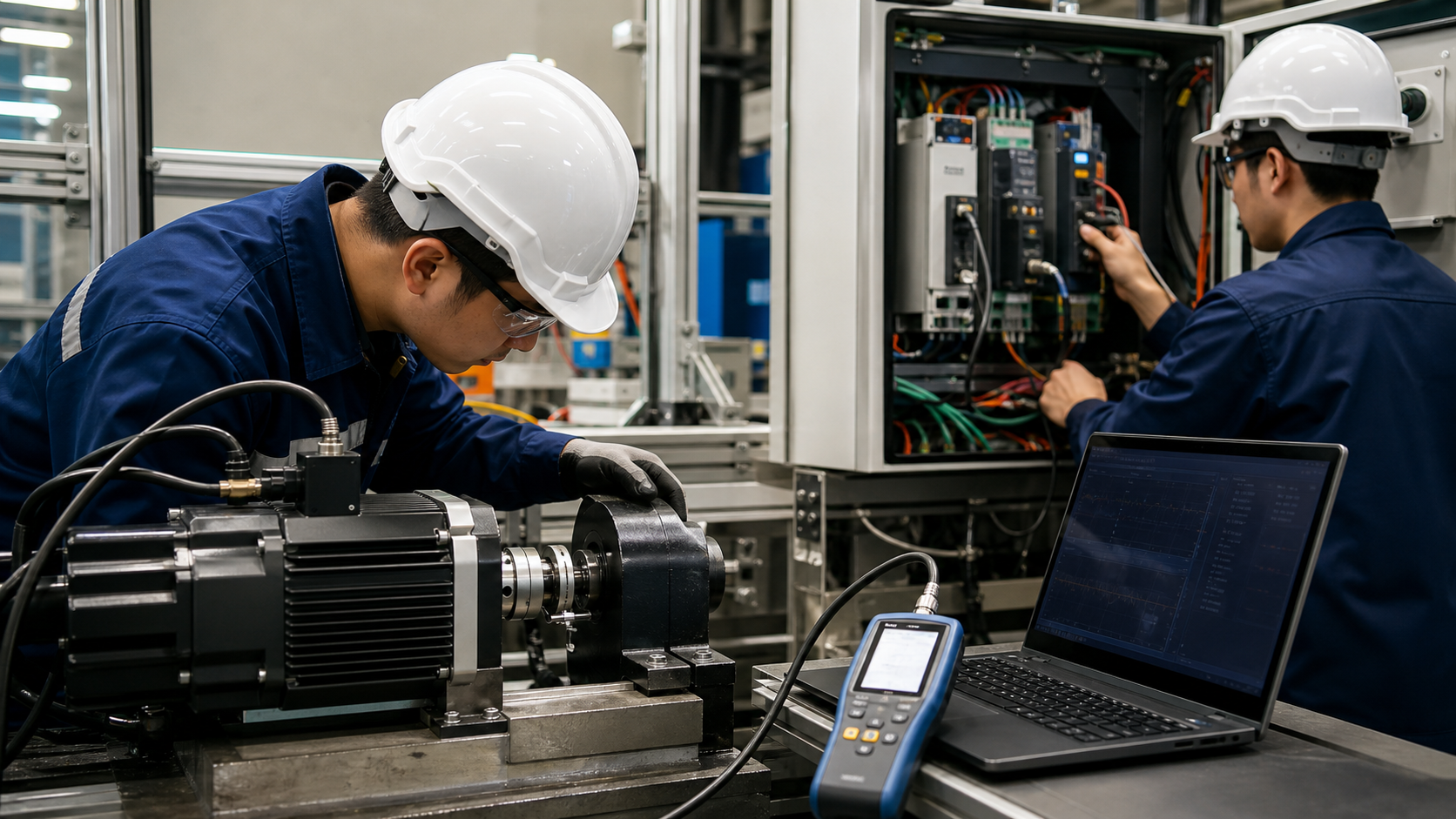

Bài này giúp đội bảo trì kiểm tra encoder mất xung theo tín hiệu, cơ khí và điều kiện chạy thật.
Tóm tắt nhanh
Khi encoder mất xung, hãy ghi vị trí lỗi, tốc độ trục, nguồn encoder, tình trạng cáp feedback và thời điểm lỗi trước khi thay encoder.
Nếu lỗi đi kèm servo, xem thêm servo alarm. Nếu tín hiệu về PLC không đổi, đối chiếu với PLC input.
Dành cho ai?
Bài này dành cho đội bảo trì cơ điện đang gặp máy lệch vị trí, đếm sai hoặc trục báo lỗi sau một thời gian chạy.
Nó cũng hữu ích khi vừa thay encoder, thay motor hoặc sửa cơ khí nhưng máy vẫn không giữ được vị trí.
Dấu hiệu encoder mất xung cần ghi lại
Cần ghi lỗi theo tốc độ, vị trí và tải vì encoder mất xung có thể chỉ xuất hiện khi máy rung hoặc chạy nhanh.
Ghi vị trí trục hoặc số đếm tại thời điểm bắt đầu lệch.
Chụp mã lỗi trên servo drive, PLC hoặc HMI trước khi reset.
Kiểm tra lỗi có xảy ra khi tăng tốc, giảm tốc hay giữ vị trí.
Quan sát cáp encoder có bị kéo căng, gập hoặc dầu nước vào đầu nối không.
Checklist encoder mất xung tại máy
Đi theo checklist này để không thay encoder khi lỗi nằm ở cáp hoặc cơ khí.
- Kiểm tra nguồn: đo nguồn cấp encoder tại đầu gần encoder.
- Kiểm tra cáp: đầu nối lỏng, gãy ngầm và route gần biến tần.
- Kiểm tra shield: shield sai làm tín hiệu xung nhiễu khi tải lớn chạy.
- Kiểm tra coupling: lỏng coupling làm vị trí sai dù xung vẫn có.
- Xem tín hiệu A/B/Z: nếu có oscilloscope, so dạng xung khi chạy.
- So tham số drive: độ phân giải encoder và hướng đếm phải đúng.
- Kiểm tra home: mất xung khác với home sensor lệch hoặc chập chờn.
- Chạy thử tốc độ thấp: nếu thấp ổn cao lỗi, cần soi nhiễu và cơ khí.
Bảng khoanh vùng encoder mất xung
Bảng này giúp chọn điểm kiểm tra trước khi mua encoder hoặc drive mới.
| Triệu chứng | Nhóm nguyên nhân | Cách kiểm tra | Khi nên gọi hỗ trợ |
|---|---|---|---|
| Lệch tăng dần | Mất xung, coupling lỏng hoặc trượt cơ | So số đếm và đánh dấu cơ khí | Lệch làm phế phẩm tăng |
| Lỗi khi chạy nhanh | Nhiễu, cáp hoặc tần số xung cao | Kiểm tra route cáp và dạng xung | Không có thiết bị đo phù hợp |
| Drive báo encoder fault | Feedback, nguồn hoặc đầu nối | Đo nguồn, kiểm tra connector và log drive | Máy dừng lặp lại nhiều ca |
| Home sai vị trí | Home sensor, Z pulse hoặc cơ khí | So home sensor, Z pulse và dấu cơ khí | Có rủi ro va chạm |
Sai lầm khi xử lý encoder mất xung
Lỗi vị trí thường bị xử lý bằng reset home, nhưng reset không giải quyết nguyên nhân mất xung.
Đừng chỉ home lại rồi chạy tiếp
Home lại có thể làm máy chạy tạm nhưng encoder mất xung vẫn làm vị trí trôi trong ca sau.
Không thay encoder khi chưa kiểm tra coupling
Encoder mới vẫn sai nếu khớp nối, bạc đạn hoặc cơ cấu truyền động bị rơ.
Câu hỏi thường gặp
Encoder mất xung có phải do encoder hỏng không?
Không chắc. Cáp, nguồn, shield, coupling và nhiễu thường tạo lỗi tương tự.
Có cần oscilloscope để kiểm tra không?
Không bắt buộc ban đầu, nhưng rất hữu ích khi lỗi chỉ xảy ra ở tốc độ cao hoặc khi có nhiễu.
Cần gửi gì để hỗ trợ?
Gửi mã encoder, ảnh đầu nối, video trục chạy, mã alarm và sơ đồ đấu dây feedback.
