ATC CNC Kẹt Thay Dao: 7 Bước Recovery Không Làm Lệch Trạng Thái
Atc cnc nên được xử lý theo dữ liệu hiện trường, không chỉ reset hoặc chỉnh mò để máy chạy tạm.

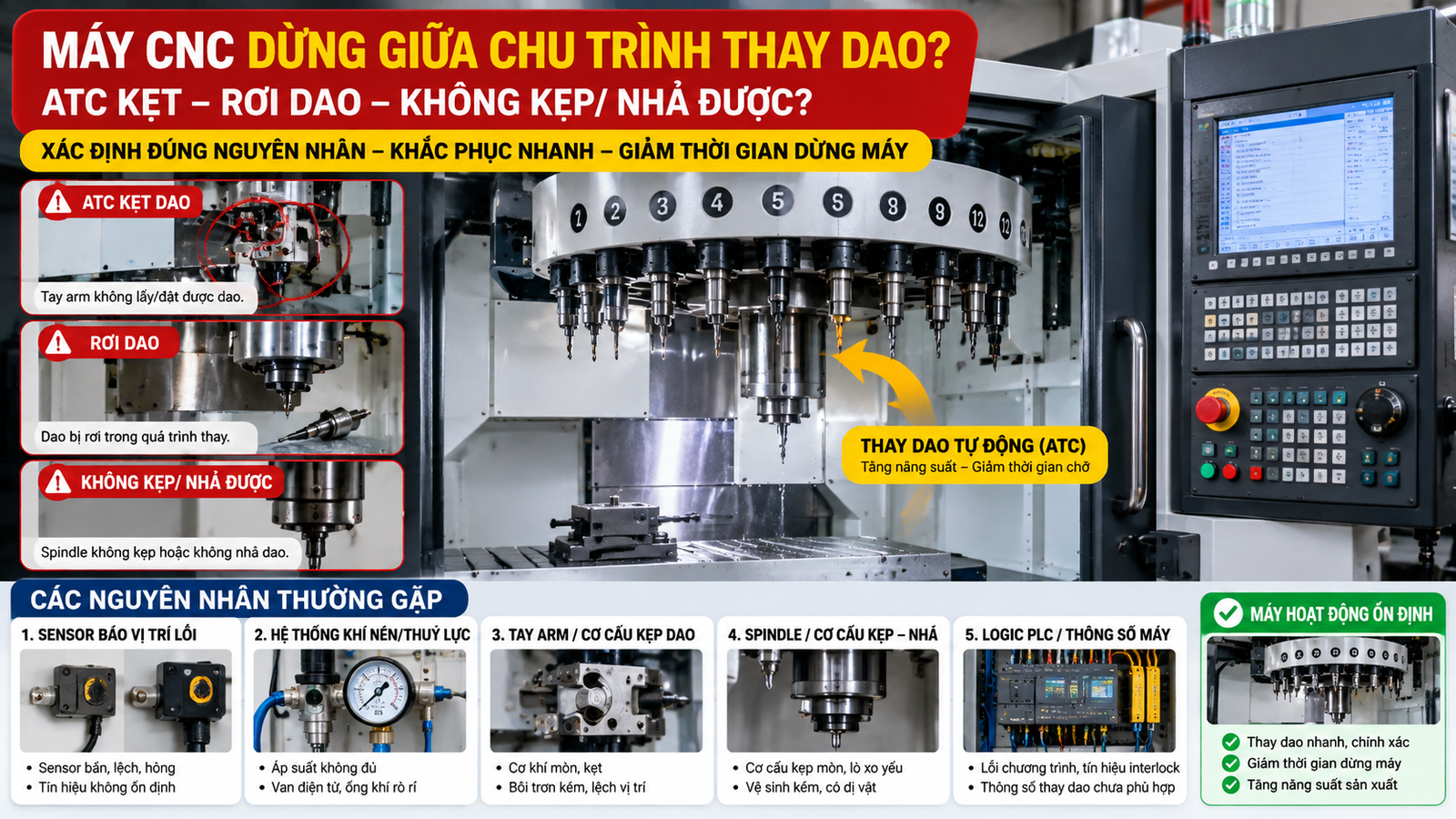

Máy CNC dừng giữa chu trình thay dao, ATC kẹt/rơi dao hoặc không kẹp-nhả được. Reset hoặc tắt máy sai lúc ATC đang giữa chu trình có thể làm mất trạng thái và khó recovery hơn.
Ca xử lý nên bắt đầu từ trạng thái
Với ATC CNC, câu hỏi đầu tiên không phải thay sensor nào, mà là tay thay dao đang ở bước nào trong chu trình và PLC đang thấy tín hiệu gì.
7 điểm ghi trước khi recovery
- Ghi lại thời điểm lỗi ATC CNC xuất hiện: ca, tốc độ, sản phẩm và người vận hành.
- Chụp hiện trạng trước khi chỉnh để có mốc so sánh sau can thiệp.
- Đo hoặc kiểm chứng bằng mẫu thật, không chỉ chạy không tải.
- Đối chiếu nguồn kỹ thuật: tài liệu Việt Nam liên quan.
- Ghi alarm, tool number, vị trí arm, trạng thái kẹp/nhả dao và vị trí magazine.
- Kiểm áp khí hoặc thủy lực ngay lúc lỗi, không chỉ lúc máy đứng yên.
- Đọc I/O sensor kẹp dao, arm home, arm forward, magazine position.
- Kiểm cơ khí tay arm, holder, kẹp dao và vật cản trong vùng thay dao.
- Recovery theo manual hoặc ATC recovery mode, tránh tắt nguồn giữa chu trình.
Bảng khoanh vùng ATC CNC
| Dấu hiệu | Khả năng | Hành động |
|---|---|---|
| Dừng giữa thay dao | Mất tín hiệu sensor hoặc sai trạng thái PLC | Đọc I/O và xác nhận vị trí cơ khí |
| Rơi dao/không kẹp | Kẹp dao, áp khí/thủy lực hoặc cơ cấu giữ | Kiểm áp và cơ cấu kẹp trước khi chạy lại |
| Arm kẹt | Lệch cơ khí, va chạm hoặc vật cản | Tháo tải, đưa về home theo trình tự recovery |
Dừng toàn bộ máy CNC, mất giờ gia công, trễ giao chi tiết và có nguy cơ va chạm/rơi dao gây hỏng holder, tay ATC hoặc spindle.
Khi lỗi làm dây chuyền dừng, có thể đối chiếu thêm checklist dây chuyền dừng đột ngột. Nếu lỗi liên quan khí nén hoặc cơ cấu chấp hành, xem thêm xy lanh khí nén yếu, chạy chậm.
Câu hỏi thường gặp về ATC CNC
Atc cnc có nên xử lý bằng cách chỉnh tạm không?
Chỉ nên chỉnh tạm nếu đã ghi lại trạng thái ban đầu. Với ATC CNC, dữ liệu trước/sau rất quan trọng để tránh lỗi lặp lại.
Khi nào nên gọi hỗ trợ ngoài?
Khi lỗi gây dừng máy, ảnh hưởng chất lượng, không có dụng cụ đo hoặc đã thay linh kiện nhưng hiện tượng vẫn quay lại.
Cần chuẩn bị gì trước khi kỹ thuật đến?
Chuẩn bị ảnh/video lỗi, model thiết bị, điều kiện vận hành, cách xưởng đang tự xử lý và lịch sử bảo trì gần nhất.
