Mất Pha, Sụt Áp, Nhiễu Nguồn: 9 Điểm Cần Đo Khi Máy Dừng Ngẫu Nhiên

Mất Pha, Sụt Áp, Nhiễu Nguồn: 9 Điểm Cần Đo Khi Máy Dừng Ngẫu Nhiên là tình huống cần giữ dữ liệu trước khi reset hoặc chạy tạm. Cách làm tốt nhất là khoanh vùng logic,

Khi mất pha sụt áp nhiễu nguồn, đội bảo trì không nên chỉ nhìn một tín hiệu đang ON rồi kết luận thiết bị còn tốt. Cần kiểm tra toàn bộ chuỗi điều kiện tạo lỗi.

Pain point từ sheet hôm nay là: Mất pha/sụt áp/nhiễu nguồn làm máy dừng – tình huống/case lặp lại #5 Bài này giữ cấu trúc SEO đã dùng cho batch trước để người xử lý biết phải đo gì trước.

Câu trả lời nhanhmất pha sụt áp nhiễu nguồn thường phải kiểm tra theo chuỗi: hiện tượng, log, tín hiệu, logic điều khiển và điều kiện vận hành thật.

Dữ liệu cần giữẢnh hiện trường, alarm history, thời điểm lỗi, trạng thái input/output, thay đổi gần nhất và tác động downtime thực tế.

Bước tiếp theoĐi theo checklist, chứng minh nguyên nhân bằng log hoặc đo kiểm rồi mới reset, bypass, chỉnh tham số hoặc thay phụ tùng.

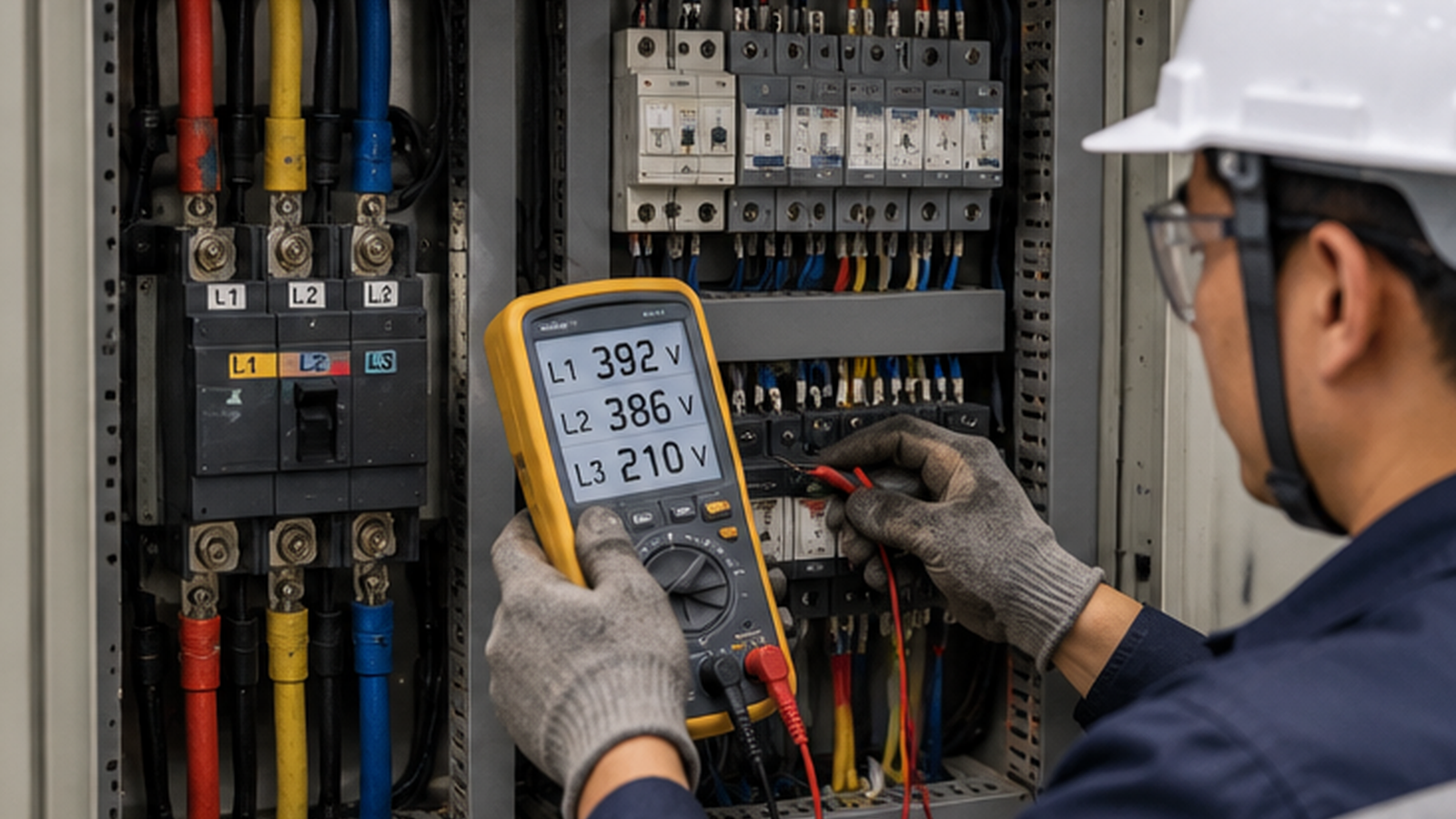

mất pha sụt áp nhiễu nguồn trong nhà máy cần kiểm tra theo checklist hiện trường — Khi mất pha sụt áp nhiễu nguồn, cần giữ dữ liệu hiện trường trước khi reset để tránh mất dấu nguyên nhân gốc.

Tóm tắt nhanh

Nếu gặp mất pha sụt áp nhiễu nguồn, hãy chụp trạng thái máy, giữ log, ghi điều kiện vận hành và kiểm tra từng nhánh theo checklist trước khi thay thiết bị.

Đối chiếu thêm bài liên quan trong thư viện Kỹ Thuật Nhà Máy và checklist xử lý sự cố tại hiện trường để giữ dữ liệu trước khi reset.

Dành cho ai?

Bài này dành cho đội bảo trì điện, cơ điện, tự động hóa, SCADA và trưởng ca khi cần xử lý lỗi lặp trong nhà máy.

Nó cũng hữu ích cho quản lý sản xuất muốn hiểu vì sao mất pha sụt áp nhiễu nguồn có thể làm downtime tăng nếu chỉ xử lý bằng reset hoặc chạy tạm.

Dấu hiệu mất pha sụt áp nhiễu nguồn cần ghi lại ngay

Những tín hiệu ban đầu giúp phân biệt mất pha sụt áp nhiễu nguồn là lỗi thiết bị, lỗi logic, lỗi cấu hình hay lỗi thiếu dữ liệu bảo trì.

Ghi thời điểm máy dừng, tải đang chạy và alarm drive/PLC trước khi reset.

Đo điện áp pha-pha, pha-trung tính, 24VDC và ripple khi máy có tải.

Kiểm tra contactor, terminal, MCCB, nguồn switching và relay giám sát pha.

Gắn logger hoặc lấy log drive nếu lỗi chỉ xuất hiện vài giây rồi tự hồi.

Checklist xử lý mất pha sụt áp nhiễu nguồn tại hiện trường

Thứ tự dưới đây giúp xử lý mất pha sụt áp nhiễu nguồn có kiểm soát và giảm rủi ro thay sai linh kiện hoặc che mất nguyên nhân gốc.

Bước 1: Không kết luận nguồn ổn chỉ vì đo sau khi máy đã dừng.
Bước 2: Đo cả nguồn động lực và nguồn điều khiển 24VDC tại thời điểm tải lớn.
Bước 3: Kiểm tra mất pha thoáng qua, lệch pha và terminal lỏng phát nhiệt.
Bước 4: Đọc alarm history của VFD, servo, PLC và HMI theo timestamp.
Bước 5: Kiểm tra nguồn switching quá tải, tụ yếu hoặc ripple cao.
Bước 6: So lỗi với thời điểm motor lớn, máy hàn, compressor hoặc bơm khởi động.
Bước 7: Kiểm tra relay bảo vệ pha, UPS, tiếp địa và nhiễu EMC trong tủ.
Bước 8: Ghi ảnh nhiệt hoặc dấu cháy xém ở terminal, contactor và cầu chì.
Bước 9: Sau sửa, chạy thử tải thật và ghi lại biên độ sụt áp.

Bảng khoanh vùng nguyên nhân khi mất pha sụt áp nhiễu nguồn

Bảng này giúp chọn điểm kiểm tra đầu tiên, tránh đi lan man khi sản xuất đang chờ máy chạy lại.

Triệu chứng	Nhóm nguyên nhân	Cách kiểm tra	Khi nên gọi hỗ trợ
Máy dừng rồi chạy lại	Sụt áp thoáng qua hoặc 24VDC yếu	Gắn logger và đọc alarm timestamp	Lỗi không bắt được bằng đồng hồ thường
Drive báo undervoltage	Nguồn động lực sụt hoặc mất pha	Đo pha-pha khi tải khởi động	Nhiều drive trip cùng lúc
PLC reset ngẫu nhiên	Nguồn 24VDC/ripple/UPS	Đo tại terminal PLC và nguồn tải	Mất dữ liệu hoặc sequence lỗi
Lỗi sau bảo trì tủ	Terminal lỏng, đấu nhầm hoặc contactor yếu	Siết kiểm, ảnh nhiệt và đo rơi áp	Có dấu nóng/cháy ở tủ

Không nên làm khi mất pha sụt áp nhiễu nguồn

Các thao tác quen tay có thể làm máy chạy tạm nhưng khiến nguyên nhân thật khó chứng minh hơn ở lần sự cố kế tiếp.

Đừng reset hoặc bypass trước khi giữ dữ liệu

Với mất pha sụt áp nhiễu nguồn, trạng thái ngay trước reset thường là bằng chứng quan trọng nhất. Reset sớm có thể làm mất log, mất thứ tự lỗi và làm đội sau phải đoán lại từ đầu.

Không biến chạy tạm thành trạng thái vận hành lâu dài

Chạy tạm khi chưa biết nguyên nhân có thể làm sự cố lan sang cơ khí, điện, an toàn hoặc dữ liệu sản xuất. Cần có giới hạn và người chịu trách nhiệm rõ.

Câu hỏi thường gặp

mất pha sụt áp nhiễu nguồn có nên xử lý bằng reset trước không?

Không nên reset trước khi chụp trạng thái, giữ log và ghi điều kiện lỗi. Reset có thể làm mất dữ liệu khoanh vùng.

Cần chuẩn bị gì để hỗ trợ từ xa?

Gửi ảnh hiện trường, alarm/log, thời điểm lỗi, thay đổi gần nhất, sơ đồ liên quan và tác động downtime thực tế.

Khi nào nên gọi hỗ trợ ngoài?

Khi lỗi lặp lại, ảnh hưởng line critical, thiếu sơ đồ hoặc cần can thiệp PLC, drive, mạng OT, SCADA hay logic an toàn.

Cần xử lý lỗi thực tế?

Gửi dữ liệu hiện trường khi mất pha sụt áp nhiễu nguồn

Kỹ Thuật Nhà Máy có thể hỗ trợ phân loại lỗi, đọc log, đề xuất phép đo và chọn bước khôi phục phù hợp với tình trạng thực tế của line.

Gửi vấn đề đang gặp
