Dấu hiệu cách điện motor cần ghi lại trước khi xử lý

Motor lưu kho trên 3 tháng cần đo cách điện giữa cuộn dây và vỏ; dịch vụ bảo trì motor 3 pha cũng đo cách điện/điện trở cuộn dây trước chạy thử tải.

Checklist kiểm tra cách điện motor tại hiện trường

Đi theo thứ tự dưới đây giúp tránh thay nhầm linh kiện khi gặp cách điện motor.

• Không reset liên tục: giữ lại alarm, ảnh và trạng thái ban đầu của cách điện motor.
• Đo khi máy có tải: nhiều lỗi chỉ xuất hiện khi chạy thật, không thấy khi máy dừng.
• Kiểm tra phần cơ: kẹt, bẩn, mòn, lệch hoặc thiếu bảo trì thường làm lỗi điện/điều khiển xuất hiện.
• Kiểm tra nguồn và tín hiệu: nguồn yếu, dây lỏng hoặc tín hiệu nhiễu có thể tạo lỗi chập chờn.
• So thông số cũ mới: xác định có thay sản phẩm, recipe, vật tư hoặc linh kiện gần đây không.
• Chỉ thay linh kiện sau khi đo: ưu tiên đo/ghi kết quả thay vì thay theo phỏng đoán.
• Lập phương án chống lặp: sau khi chạy lại, cần checklist bảo trì hoặc vật tư dự phòng.

Bảng khoanh vùng nguyên nhân cách điện motor

Bảng này giúp quản đốc và kỹ thuật thống nhất cách xử lý cách điện motor.

Các lỗi xử lý dễ làm cách điện motor nặng hơn

Đo thông mạch bằng đồng hồ thường, reset CB, phơi/sấy motor theo kinh nghiệm hoặc tiếp tục chạy nếu chưa chạm vỏ rõ; hiếm khi lưu xu hướng MΩ theo thời gian.

Câu hỏi thường gặp

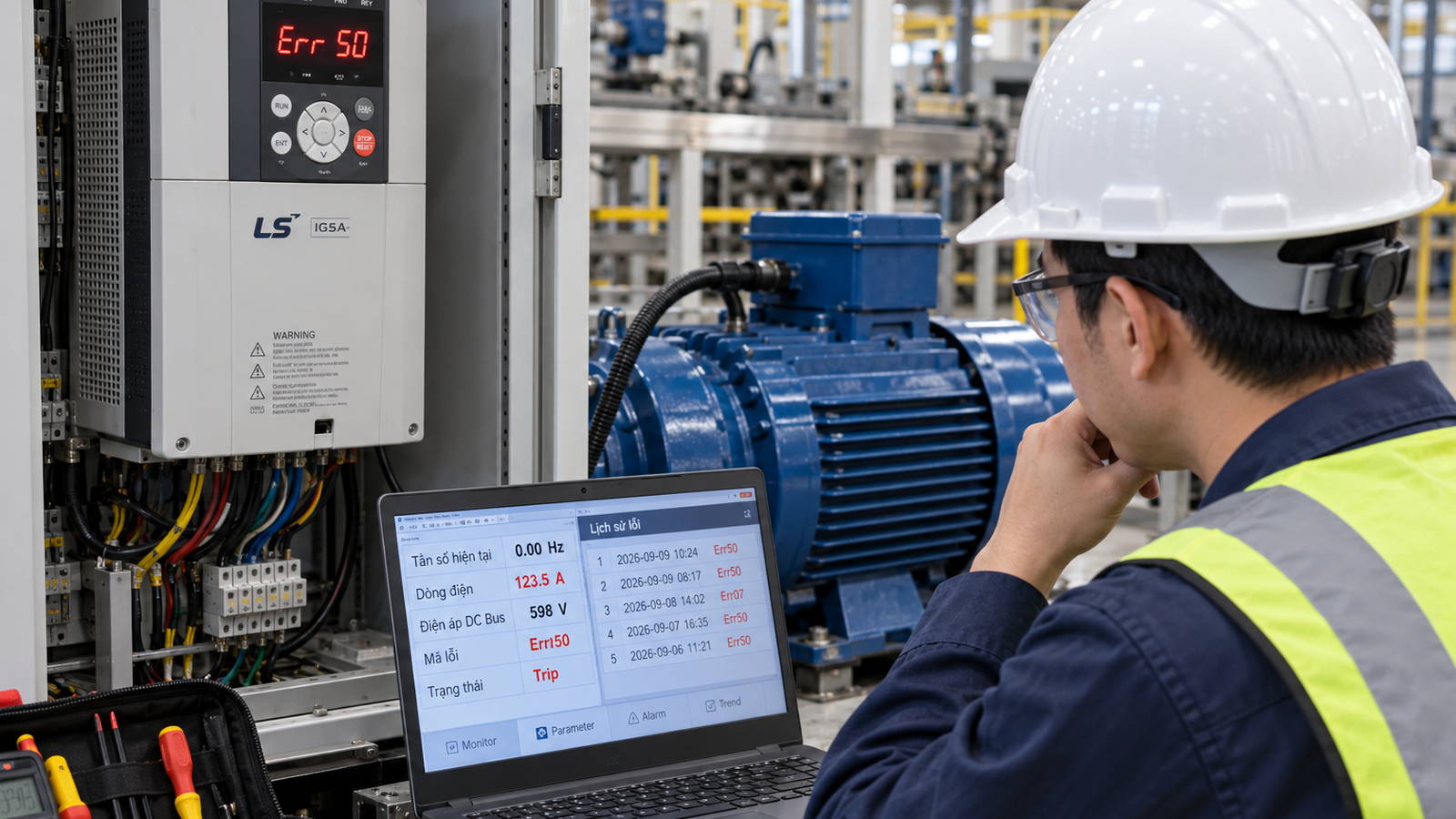

Dấu hiệu biến tần báo lỗi cần ghi lại ngay

Biến tần đang chạy bình thường rồi sáng hôm sau mất nguồn hoàn toàn; có case gọi xử lý lúc 3h sáng để khôi phục dây chuyền.

Checklist 8 bước xử lý biến tần báo lỗi cho SME

Thứ tự này giúp đội kỹ thuật xử lý biến tần báo lỗi theo dữ liệu, hạn chế thay sai linh kiện và tránh mất dấu nguyên nhân sau khi reset.

• Bước 1: Xác nhận lỗi xảy ra ở máy nào, ca nào và chế độ vận hành nào.
• Bước 2: Giữ nguyên log, alarm, trạng thái I/O và ảnh hiện trường trước khi reset.
• Bước 3: Đối chiếu pain point thực tế: Máy đang sản xuất bỗng dừng, biến tần báo OC/OL/UV hoặc mất nguồn; kỹ thuật tổng hợp không xác định nhanh lỗi nằm ở tải cơ khí, motor, nguồn hay chính biến tần.
• Bước 4: Kiểm tra tín hiệu quan sát: Biến tần đang chạy bình thường rồi sáng hôm sau mất nguồn hoàn toàn; có case gọi xử lý lúc 3h sáng để khôi phục dây chuyền.
• Bước 5: Không lặp lại cách xử lý tạm: Reset lỗi, tắt bật nguồn, kiểm tra CB/cầu chì, thử thay motor hoặc gọi nhiều thợ; thường khó cô lập đúng nguyên nhân nếu không quen VFD.
• Bước 6: Đo bằng dụng cụ phù hợp thay vì chỉ nhìn đèn báo hoặc cảm giác vận hành.
• Bước 7: Tính ảnh hưởng kinh doanh: Dừng máy kéo dài, chậm đơn hàng, có thể thay nhầm linh kiện và làm chi phí sửa tăng.
• Bước 8: Chốt phương án dịch vụ: Gói cứu máy VFD 24/7: remote 500k-1M; onsite chẩn đoán + xử lý 1-5M; kèm báo giá thay/sửa drive khi cần.

Bảng khoanh vùng nguyên nhân khi biến tần báo lỗi

Bảng này giúp chọn hướng kiểm tra đầu tiên khi sản xuất đang chờ máy chạy lại.

Không nên làm khi biến tần báo lỗi

Cách tự xử lý hiện tại thường là: Reset lỗi, tắt bật nguồn, kiểm tra CB/cầu chì, thử thay motor hoặc gọi nhiều thợ; thường khó cô lập đúng nguyên nhân nếu không quen VFD. Những việc này có thể giúp máy chạy tạm nhưng dễ che mất…

Câu hỏi thường gặp

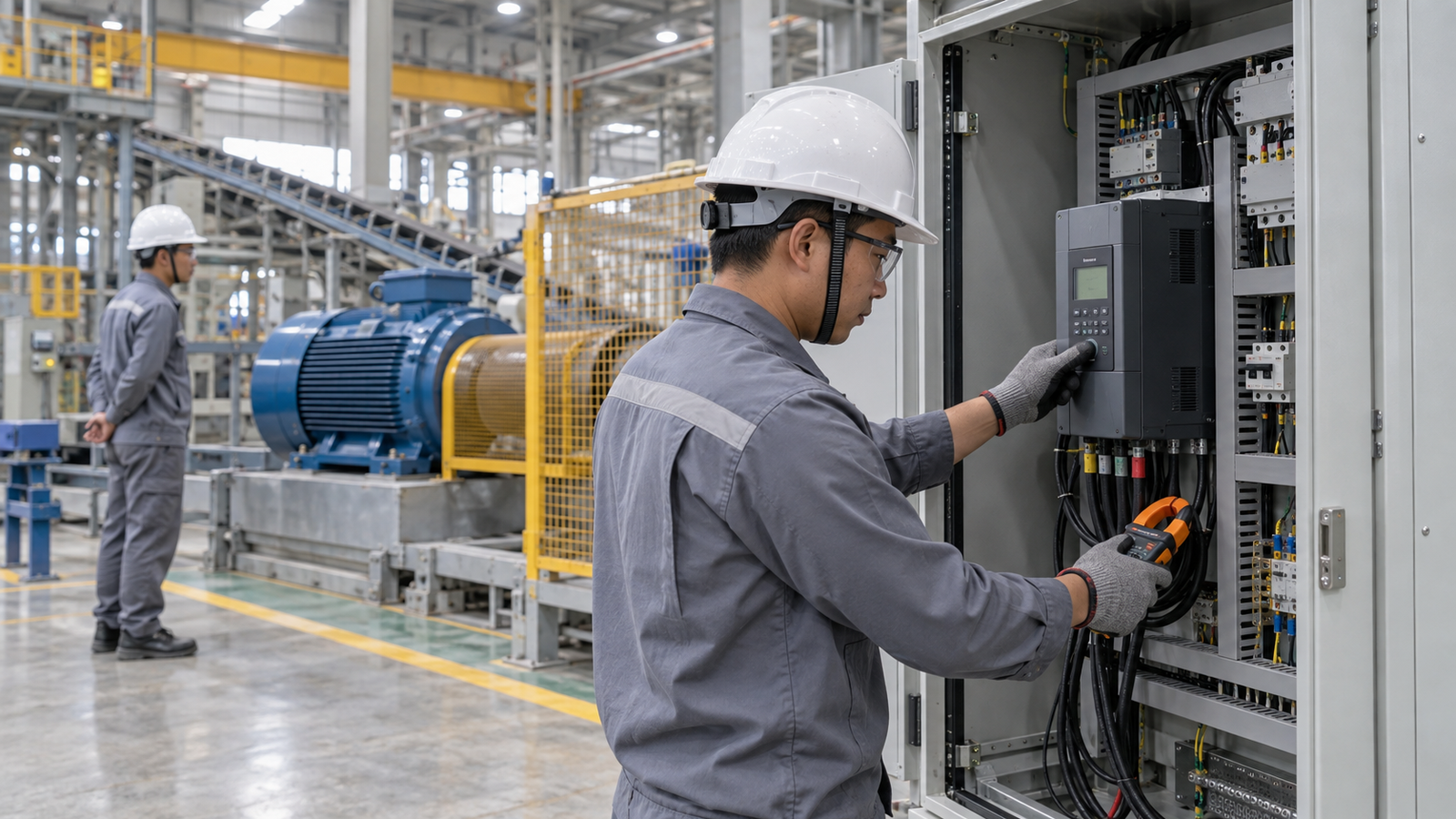

Dấu hiệu Biến Tần Không Restart cần ghi lại ngay

Những tín hiệu ban đầu giúp phân biệt Biến Tần Không Restart là lỗi thiết bị, lỗi cấu hình, lỗi vận hành hay lỗi thiếu dữ liệu bảo trì.

Checklist xử lý Biến Tần Không Restart tại hiện trường

Thứ tự dưới đây giúp xử lý Biến Tần Không Restart có kiểm soát và giảm rủi ro thay sai linh kiện hoặc che mất nguyên nhân gốc.

• Bước 1: Không reset lặp lại khi rotor còn quay nhanh và drive vẫn báo overvoltage.
• Bước 2: Kiểm tra chức năng flying restart đúng với model drive đang dùng.
• Bước 3: Ghi DC bus lúc phát lệnh chạy lại và lúc drive trip.
• Bước 4: Kiểm tra tải có bị gió, nước, sản phẩm hoặc quán tính kéo quay ngược không.
• Bước 5: So ramp start, ramp stop, coast stop và braking unit.
• Bước 6: Kiểm tra motor parameter, autotune và feedback nếu có encoder.
• Bước 7: Chạy thử có giám sát sau mỗi thay đổi tham số, không chỉnh hàng loạt.

Bảng khoanh vùng nguyên nhân khi Biến Tần Không Restart

Bảng này giúp chọn điểm kiểm tra đầu tiên, tránh đi lan man khi sản xuất đang chờ máy chạy lại.

Không nên làm khi Biến Tần Không Restart

Các thao tác quen tay có thể làm máy chạy tạm nhưng khiến nguyên nhân thật khó chứng minh hơn ở lần sự cố kế tiếp.

Câu hỏi thường gặp

Dấu hiệu biến tần báo ground fault cần ghi lại ngay

Một vài chi tiết nhỏ lúc biến tần báo ground fault sẽ quyết định rất nhanh là lỗi nằm ở cáp, môi trường hay phần công suất.

Checklist xử lý biến tần báo ground fault tại hiện trường

Đi theo thứ tự này giúp khoanh vùng được biến tần báo ground fault mà không phá dữ liệu hoặc gây hỏng thêm do đo sai cách.

• Bước 1: Ghi đúng mã alarm, tần số, dòng tải, thời gian chạy trước khi biến tần báo ground fault và chụp alarm history nếu drive có lưu.
• Bước 2: Tách drive khỏi motor nếu an toàn cho phép, rồi kiểm tra xem biến tần báo ground fault còn xuất hiện khi không nối cáp tải hay không.
• Bước 3: Mở hộp đấu nối motor và junction box, tìm dấu ẩm, bụi than, đầu cos xanh hóa hoặc cable gland hở nước.
• Bước 4: Kiểm tra cáp motor trên toàn tuyến, đặc biệt các đoạn bị kẹp, cọ vỏ, đi qua khung rung hoặc ống mềm thường xuyên chuyển động.
• Bước 5: Đo điện trở cách điện từng pha ra đất bằng 500 V hoặc 1000 V chỉ khi manual của model cho phép; với motor có encoder, phanh hoặc cảm biến, cần cô lập đúng mạch phụ trước khi đo.
• Bước 6: So kết quả U-PE, V-PE, W-PE giữa lúc nguội và sau khi máy vừa chạy nóng, vì nhiều ca biến tần báo ground fault chỉ lộ ra khi cách điện xuống theo nhiệt và ẩm.
• Bước 7: Kiểm tra tham số phát hiện chạm đất, tần số sóng mang và chiều dài cáp; một số model nhạy hơn khi cáp dài hoặc thiếu output reactor.
• Bước 8: Chỉ kết luận lỗi drive sau khi đã loại trừ cáp, hộp đấu nối, motor và điều kiện môi trường khiến biến tần báo ground fault lặp lại.

Bảng khoanh vùng nguyên nhân khi biến tần báo ground fault

Bảng này giúp phân loại ngay nguyên nhân thường gặp, nguyên nhân ít gặp và bước nào nên gọi hỗ trợ sâu hơn.

Không nên làm khi biến tần báo ground fault

Một vài thói quen quen tay sẽ làm biến tần báo ground fault khó bắt hơn và khiến chi phí thay nhầm tăng rất nhanh.

Câu hỏi thường gặp

Dấu hiệu contactor đã hút nhưng motor không chạy cần ghi lại trước khi reset

Nhiều sự cố kiểu contactor đã hút nhưng motor không chạy chỉ hiện ra trong vài giây hoặc ở đúng một điều kiện tải.

Checklist contactor đã hút nhưng motor không chạy tại hiện trường

Đi theo checklist này giúp tránh thay linh kiện hoặc chỉnh logic mù khi gặp contactor đã hút nhưng motor không chạy.

• Bước 1: Xác nhận contactor đã hút thật, motor có tiếng ù hay im hoàn toàn và PLC/HMI đang báo trạng thái gì.
• Bước 2: Kiểm tra đủ ba pha ra motor, fuse động lực và tiếp điểm phụ đang làm feedback RUN cho PLC.
• Bước 3: So phản hồi auxiliary contact với dòng thực tế hoặc relay giám sát pha để tránh RUN giả.
• Bước 4: Kiểm tra liên động bảo vệ, overload, breaker phụ và đường điều khiển đang ngắt motor sau khi contactor hút hay không.
• Bước 5: Rà terminal lỏng, cháy cọc và cầu đấu trung gian vì mất pha hay đứt ngầm rất dễ bị bỏ sót.
• Bước 6: Không thay contactor hoặc motor ngay khi chưa xác nhận tình trạng mất pha và feedback giả.
• Bước 7: Bổ sung tín hiệu xác nhận chạy thật như dòng hoặc zero-speed nếu line critical.
• Bước 8: Lưu sơ đồ feedback trạng thái để ca sau không nhầm motor chạy thật với contactor chỉ mới hút.

Bảng khoanh vùng contactor đã hút nhưng motor không chạy

Bảng này giúp chọn hướng kiểm tra nhanh hơn khi contactor đã hút nhưng motor không chạy làm máy dừng hoặc vận hành không ổn.

Sai lầm hay gặp khi xử lý contactor đã hút nhưng motor không chạy

Áp lực khôi phục sản xuất dễ làm đội hiện trường bỏ qua dữ liệu gốc và kéo dài thời gian xử lý.

Câu hỏi thường gặp

Dấu hiệu VFD báo ground fault cần ghi lại trước khi reset

Nhiều lỗi liên quan tới VFD báo ground fault chỉ xuất hiện trong vài giây hoặc theo đúng điều kiện tải, nên dữ liệu ban đầu quyết định phần lớn tốc độ khoanh vùng.

Checklist VFD báo ground fault tại hiện trường

Đi theo checklist này giúp tránh thay linh kiện hoặc sửa logic mù khi gặp VFD báo ground fault.

• Bước 1: Giữ nguyên mã lỗi và ghi điều kiện tải lúc VFD báo ground fault xuất hiện.
• Bước 2: Megger toàn tuyến khi an toàn cho phép và tách riêng từng đoạn để xác định VFD báo ground fault đến từ drive, cáp hay motor.
• Bước 3: Kiểm tra junction box, hộp nối và cable gland vì moisture là nguyên nhân rất hay làm VFD báo ground fault.
• Bước 4: So lịch sử lỗi theo thời tiết, độ ẩm hoặc khi cáp motor bị rung gập trong vận hành.
• Bước 5: Kiểm tra cáp motor có đúng loại VFD-rated, có bị trầy vỏ hoặc chèn ép cơ khí không.
• Bước 6: Không thay drive trước khi khoanh cáp vì VFD báo ground fault có thể lặp lại với drive mới.
• Bước 7: Đối chiếu kết quả đo cách điện giữa các pha và pha-đất sau khi tách tải từng đoạn.
• Bước 8: Lưu hồ sơ insulation để lần sau có baseline thay vì chỉ đo một lần khi sự cố đã xảy ra.

Bảng khoanh vùng VFD báo ground fault

Bảng này giúp chọn hướng kiểm tra nhanh hơn khi VFD báo ground fault đang làm máy dừng hoặc vận hành không ổn định.

Sai lầm hay gặp khi xử lý VFD báo ground fault

Áp lực khôi phục sản xuất thường khiến đội vận hành bỏ qua dữ liệu gốc. Với VFD báo ground fault, sai một bước đầu có thể kéo dài thêm nhiều giờ downtime.

Câu hỏi thường gặp

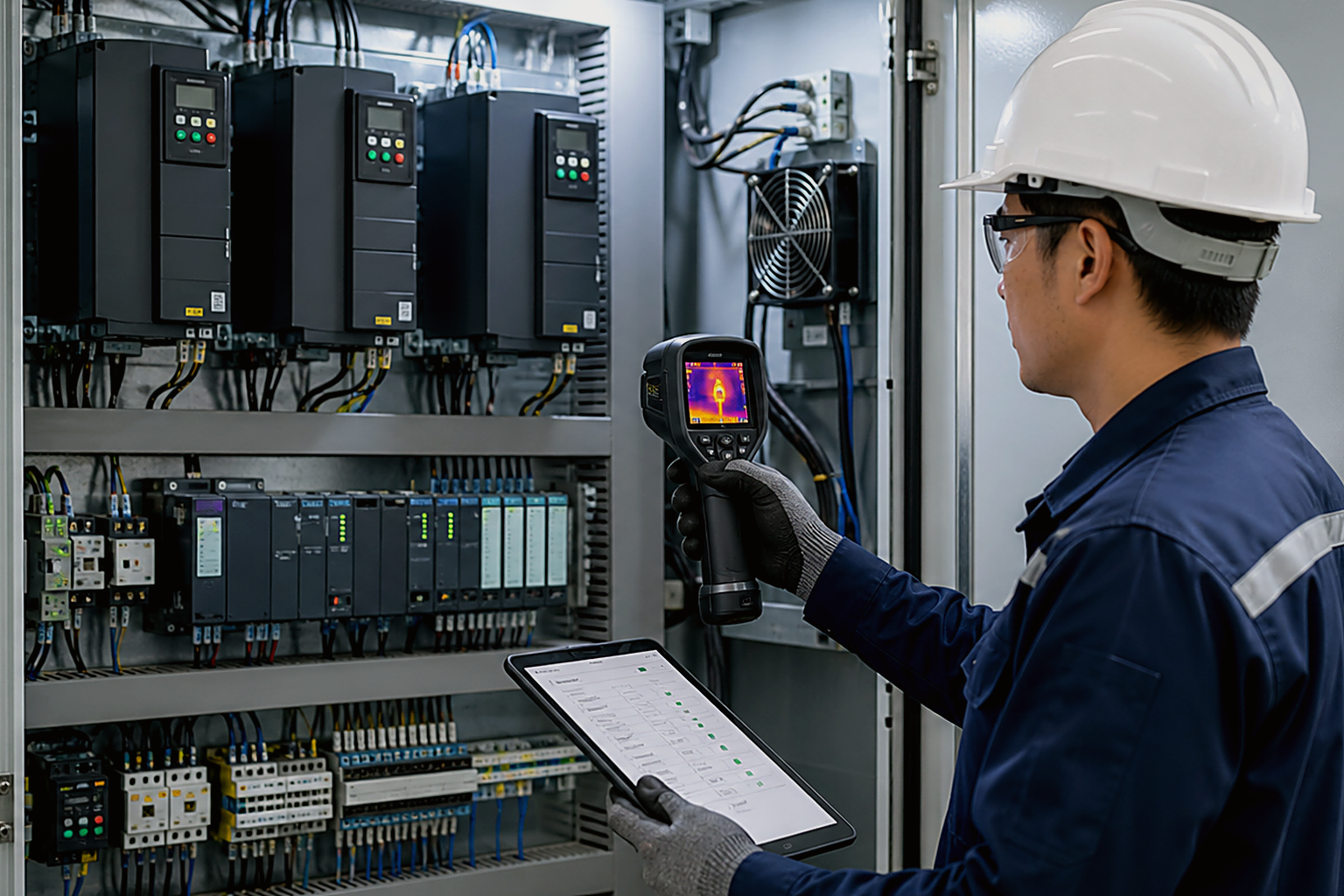

Dấu hiệu motor sao tam giác không vào RUN cần ghi lại trước khi reset

Nhiều sự cố kiểu motor sao tam giác không vào RUN chỉ hiện ra trong vài giây hoặc ở đúng một điều kiện tải.

Checklist motor sao tam giác không vào RUN tại hiện trường

Đi theo checklist này giúp tránh thay linh kiện hoặc chỉnh logic mù khi gặp motor sao tam giác không vào RUN.

• Bước 1: Ghi thời điểm chuyển từ sao sang tam giác, contactor nào nhả trước và breaker có trip hay không.
• Bước 2: Kiểm tra timer chuyển mạch, interlock điện cơ giữa contactor sao và tam giác.
• Bước 3: So sơ đồ điều khiển với đấu dây thực tế để phát hiện nhầm tiếp điểm giữ hoặc nhầm thứ tự pha.
• Bước 4: Đo điện áp coil và đường điều khiển ngay lúc transition thay vì chỉ đo ở trạng thái sao ổn định.
• Bước 5: Kiểm tra overload, relay bảo vệ và tiếp điểm phụ có đang cắt nhầm mạch giữ khi sang tam giác không.
• Bước 6: Không thay motor khi lỗi nằm ở control path hoặc transition timing.
• Bước 7: Bổ sung bước test transition riêng sau bảo trì hoặc thay contactor.
• Bước 8: Lưu sơ đồ star-delta đã xác nhận đúng để giảm thời gian debug các lần sau.

Bảng khoanh vùng motor sao tam giác không vào RUN

Bảng này giúp chọn hướng kiểm tra nhanh hơn khi motor sao tam giác không vào RUN làm máy dừng hoặc vận hành không ổn.

Sai lầm hay gặp khi xử lý motor sao tam giác không vào RUN

Áp lực khôi phục sản xuất dễ làm đội hiện trường bỏ qua dữ liệu gốc và kéo dài thời gian xử lý.

Câu hỏi thường gặp

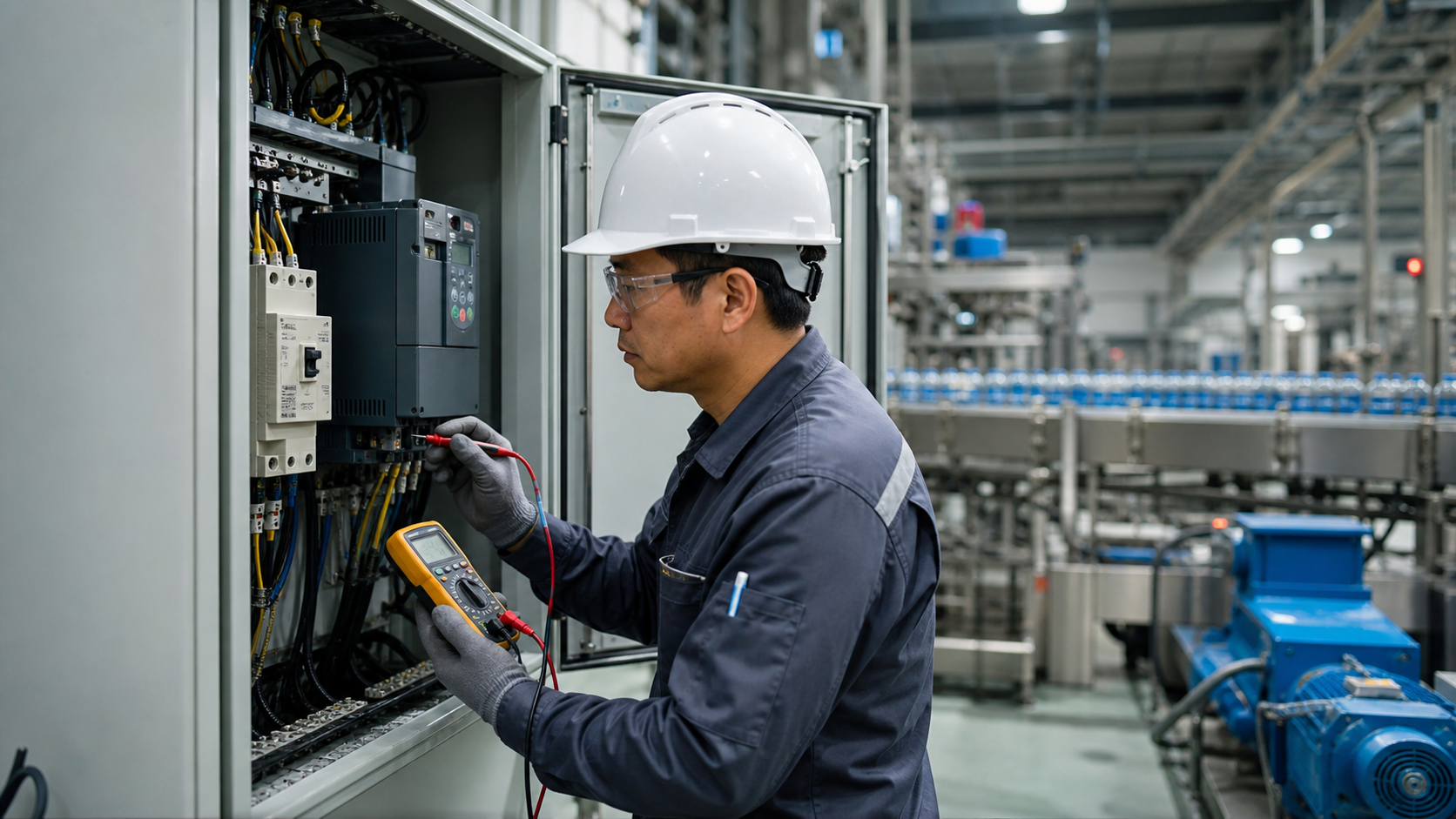

Dấu hiệu motor chạy nóng cần ghi lại

Nhiệt độ motor chỉ có ý nghĩa khi đi cùng dòng điện, tải cơ khí và thời gian chạy thực tế.

Checklist motor chạy nóng tại hiện trường

Thứ tự kiểm tra này giúp tránh thay motor khi nguyên nhân nằm ở tải hoặc biến tần.

• Không chạy lại liên tục: để motor nóng lặp lại có thể làm hỏng cách điện.
• Đo dòng: so dòng thực tế với nameplate và dòng từng pha.
• Kiểm tra tải: băng tải kẹt, bơm nghẹt, bạc đạn hoặc cơ cấu lệch.
• Kiểm tra làm mát: quạt, khe gió, bụi, nhiệt tủ hoặc môi trường nóng.
• Kiểm tra mất pha: mất pha hoặc lệch áp làm motor chạy nóng rất nhanh.
• Kiểm tra VFD: thông số motor, carrier frequency, ramp và bảo vệ nhiệt.
• Kiểm tra cáp: terminal lỏng, dây nóng và điểm đấu cháy sém.
• Ghi trend: nếu lỗi lặp lại theo ca, cần lưu dòng/nhiệt theo thời gian.

Bảng khoanh vùng motor chạy nóng

Bảng này giúp quyết định nên kiểm tra điện, cơ khí, biến tần hay môi trường trước.

Sai lầm khi xử lý motor chạy nóng

Motor chạy nóng là dấu hiệu tích lũy. Chạy lại nhiều lần có thể biến lỗi nhỏ thành cháy motor.

Câu hỏi thường gặp

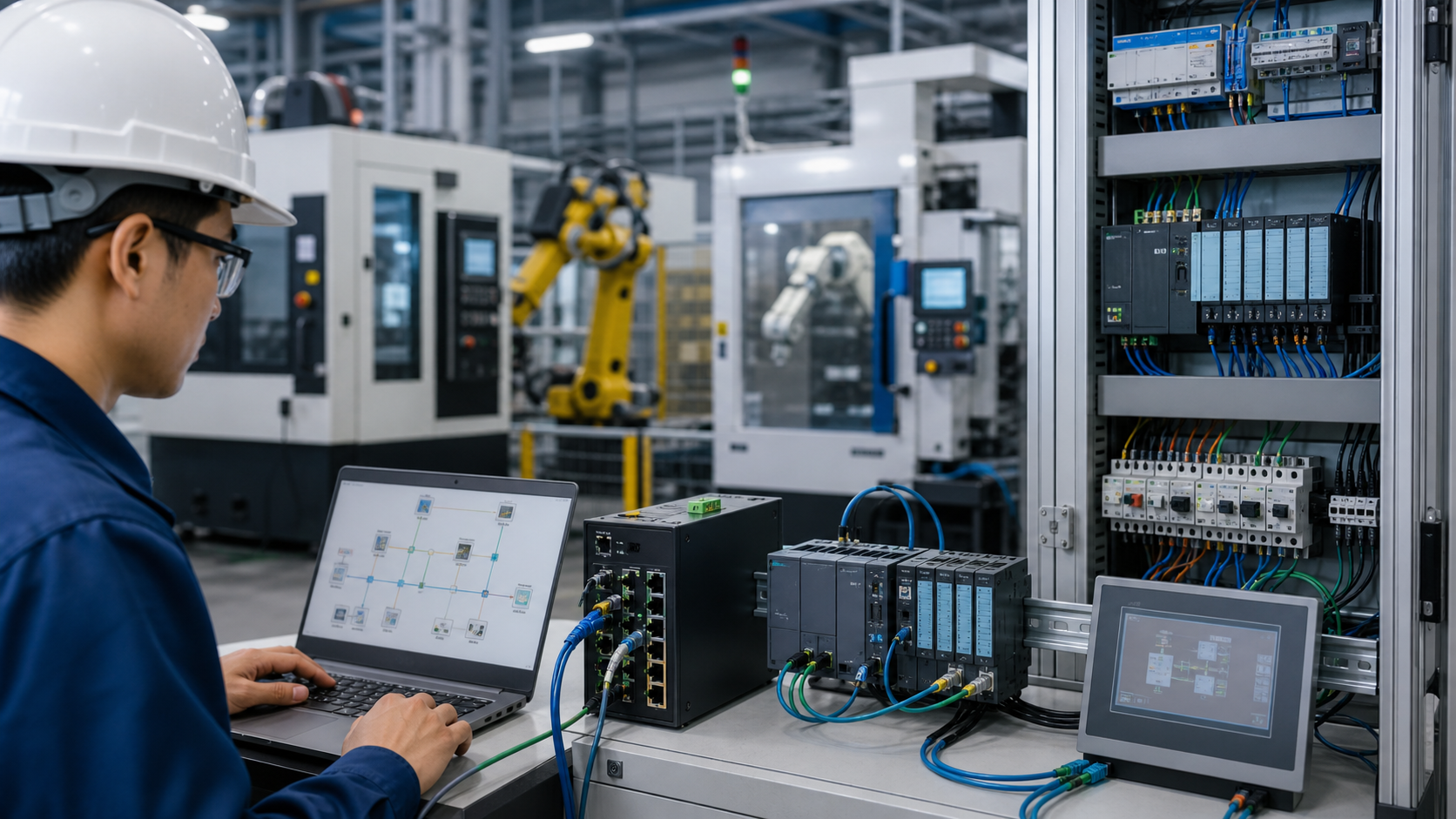

Dấu hiệu biến tần mất truyền thông cần ghi lại

Một lỗi timeout có thể đến từ cáp, cấu hình hoặc thiết bị trung gian chứ không nhất thiết do biến tần hỏng.

Checklist biến tần mất truyền thông HMI

Thứ tự kiểm tra này giúp tìm lỗi truyền thông mà không làm thay đổi cấu hình đang chạy.

• Không đổi tham số hàng loạt: ghi lại giá trị cũ trước khi chỉnh địa chỉ hoặc baud.
• Kiểm tra cáp: đầu RJ45, RS485 A/B, shield và đoạn đi gần dây động lực.
• Kiểm tra nguồn converter: converter vẫn sáng đèn nhưng nguồn yếu có thể rớt gói.
• Kiểm tra địa chỉ: trùng node ID, IP hoặc sai slave address gây timeout.
• Kiểm tra tốc độ truyền: baud, parity, stop bit hoặc subnet phải đồng nhất.
• Kiểm tra mapping: HMI/PLC có đang đọc đúng register hoặc tag không.
• Kiểm tra nhiễu: lỗi xuất hiện lúc drive tăng tốc thường cần xem route cáp và grounding.
• Test từng thiết bị: cô lập một drive để biết lỗi riêng lẻ hay lỗi bus chung.

Bảng khoanh vùng biến tần mất truyền thông

Bảng này giúp quyết định kiểm tra cáp, cấu hình, gateway hay drive trước.

Sai lầm khi xử lý biến tần mất truyền thông

Lỗi truyền thông có thể tạm hết sau reset, nhưng nếu không ghi dữ liệu thì rất dễ lặp lại ở ca sau.

Câu hỏi thường gặp
